AHU Vergleich – Basisfall / Sorptionsfall

Luftzustände ODA Temperatur [°C] ODA Feuchte [%] ETA Temperatur [°C] ETA Feuchte [%] SUP Temperatur [°C] keine WRG WRG-Wirkungsgrad [η]

Kühlkreis Vorkühler aktiv Luftaustritt Vorkühler [°C] VK Wasser Eintritt [°C] VK Wasser Austritt [°C] Nachkühler Wasser Vorlauf [°C] Nachkühler Wasser Rücklauf [°C]

Sorption / Regeneration Δx nominal [g/kg] Vorerhitzer aktiv Anteil solar [%] Regenerationstemperatur [°C] Schleppwärmeanteil [% von P_Wasser]

Anlage Zuluftmenge V̇_ZU [m³/h] Abluftmenge V̇_AB [m³/h] Δp Zuluft [Pa] Δp Sorption [Pa] Δp Abluft [Pa] Ventilatorwirkungsgrad [η]

Zurücksetzen

Basisgerät Pₑₗ 6.20 kW Fall 1 – Basisgerät

Sorptionsfall Pₑₗ 13.32 kW Fall 2 – mit Sorptionsrad

Änderung Pₑₗ +114.8 % 7.12 kW

Änderung Q̇ₙₖ 0.72 kW 0.05 kW

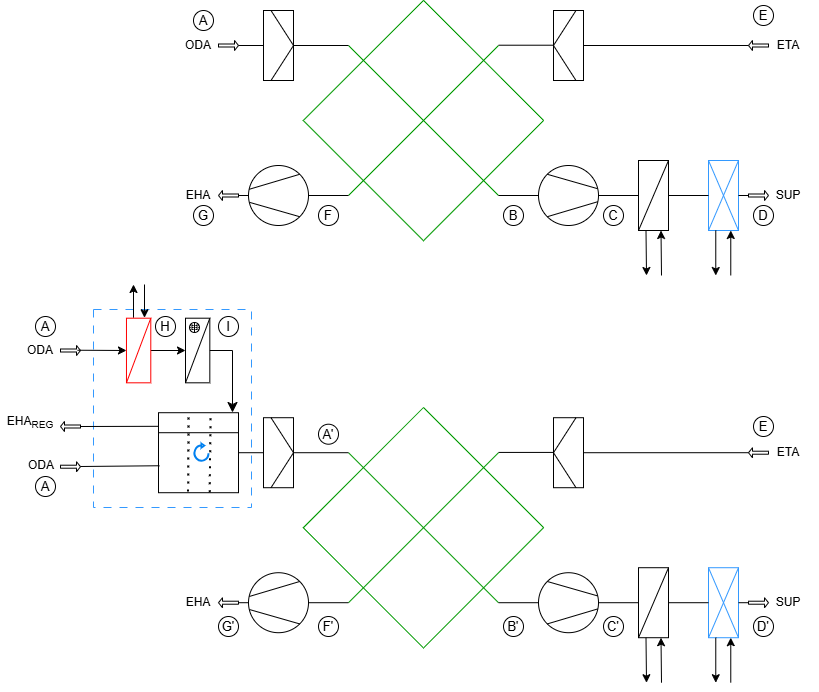

Schema

η=0.68 η=0.68 6.0/12.0 °C 7.0/12.0 °C V̇ZU/V̇AB = 2500/2500 m³/h 75.0/60.0 °C

Basisfall
Punkt	A	B	C	D	E	F	G
T [°C]	34.0	29.2	31.3	18.0	27.0	28.5	-
h [kJ/kg]	72.8	67.8	69.9	50.8	61.3	62.9	-
φ_rel [%]	45.0	59.0	52.4	100.0	60.0	54.9	-
x [g/kg]	15.03	15.03	15.03	12.91	13.39	13.39	-

Sorptionsfall · ohne Vorkühler · mit Vorerhitzer
Punkt	A	A′	B′	C′	D′	E	F	H	I
T [°C]	34.0	51.9	35.0	37.4	18.0	27.0	44.0	70.0	100.0
φ_rel [%]	45.0	10.7	25.9	22.6	70.4	60.0	23.5	7.6	2.3
x [g/kg]	15.03	9.03	9.03	9.03	9.03	13.39	13.39	15.03	15.03
h [kJ/kg]	72.8	75.7	58.4	60.9	41.0	61.3	78.8	110.0	141.0

Mollier h-x

Basisfall Sorptionsfall

Solarthermie / Regeneration

☀

Solare Regenerationswärme

Vitosol 200-T SPX-F · Ethylenglykol 30 %

Solar bereitgestellte Wärmeleistung

8.1 kW

Medium VL/RL

75.0 / 60.0 °C

Kollektorfläche 14.4 m²

Volumenstrom 0.49 m³/h

Module 3

Jahreswärme 14515 kWh/a

CO₂-Vermeidung 5.5 t/a

Kollektortyp SPX-F

Technische Detailwerte anzeigen

Fall 1 – Basisgerät

── WRG / Nachkühler ──
Nachkühlerleistung Q̇ₙₖ	15.70 kW
Nachkühler Wasser Vorlauf/Rücklauf	6.0/12.0 °C
Verdampfungstemperatur	2.00 °C
COP Kälteerzeugung	5.76
Leistung Kälteerzeugung Pₑₗ	2.73 kW
── Ventilatoren / Gesamt ──
Zuluftventilator Pₑₗ	1.74 kW
Abluftventilator Pₑₗ	1.74 kW
Ventilatoren gesamt Pₑₗ	3.47 kW
Gesamtleistung Pₑₗ	6.20 kW

Fall 2 – mit Sorptionsrad

── Vorkühler ──
Vorkühlerleistung Q̇ᵥₖ	0.00 kW
Wasservolumenstrom Vorkühler	0.00 m³/h
── Sorption / Regeneration ──
Leistung Wasserregeneration	12.32 kW
Schleppwärme in Prozessluft	2.46 kW
Gesamtleistung Reg.-Heizung	14.78 kW
Regenerationsluftmenge	750 m³/h
── Solarthermie / Reg.-Vorerhitzer ──
Vorerhitzerleistung Q̇	8.06 kW
Medium Reg.-Vorerhitzer VL/RL	75.0/60.0 °C
Volumenstrom Reg.-Vorerhitzer	0.49 m³/h
erforderliche Kollektorfläche	14.40 m²
Kollektorfläche	3
Jahreswärme grob	14515 kWh/a
CO₂-Vermeidung grob	5.5 t/a
── Nachkühler / Kälte ──
Nachkühlerleistung Q̇ₙₖ	16.43 kW
Nachkühler Wasser Vorlauf/Rücklauf	7.0/12.0 °C
Verdampfungstemperatur	2.96 °C
COP Kälteerzeugung	5.91
Leistung Kälteerzeugung Pₑₗ	2.78 kW
── Ventilatoren / Gesamt ──
Δp Sorption	300 Pa
Zuluftventilator Pₑₗ	2.08 kW
Abluftventilator Pₑₗ	1.74 kW
Ventilatoren gesamt Pₑₗ	3.82 kW
Gesamtleistung Pₑₗ	13.32 kW

Vergleich

── Gesamtvergleich ──
Änderung Q̇ₙₖ	0.72 kW
Änderung Kälteerzeugung Pₑₗ	0.05 kW
Änderung Gesamtleistung Pₑₗ	7.12 kW
Änderung Gesamtleistung	+114.85 %
